Автоматическая машина для гофрирования
JSMRGT-600S
количество:

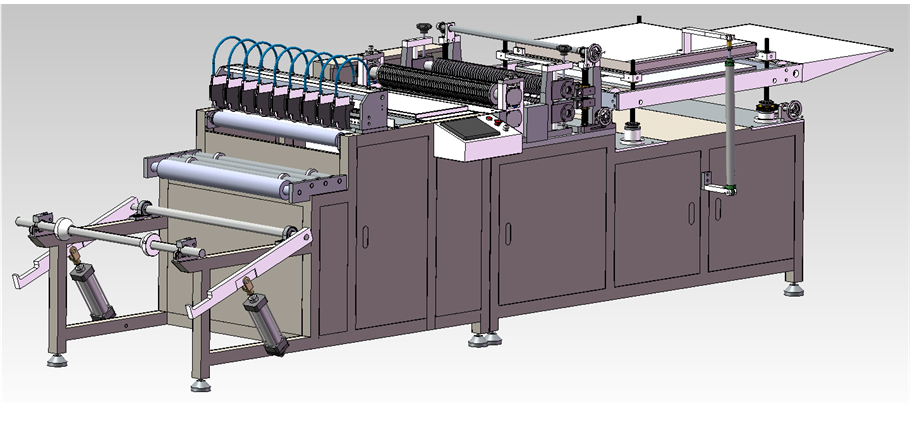

Автоматическая гофрировальная машина
1.Полностью автоматизированная роторная экологическая линия по производству гофрированной фильтровальной бумаги использует захват верхнего и нижнего валов для нанесения тиснения на фильтровальную бумагу. Расстояние между линиями тиснения равно высоте гофр фильтрующего элемента. Гофрирующий механизм формирует гофры в соответствии с интервалом между линиями тиснения на фильтровальной бумаге. Фильтрующий элемент с качественными гофрами проходит через нагревательный механизм и завершает процесс фиксации формы под действием высокой температуры нагревательно-формообразующего механизма.
2.Вставьте фильтровальную бумагу картриджного фильтра на подающий вал и закрепите ее верхним конусом. Поднимите подъемно-качательный рычаг подающего устройства и установите его на подающий стеллаж. Пропустите фильтровальную бумагу через тяговый натяжной вал; отрегулируйте упорное кольцо на натяжном валу в соответствии с шириной фильтровальной бумаги.
3.Отрегулируйте резательные ножи так, чтобы расстояние между ними соответствовало ширине фильтра. После регулировки пропустите фильтровальную бумагу через резательный механизм с помощью тягового устройства. Разрезанная фильтровальная бумага проходит через увлажняющий механизм для укрепления структуры и повышения прочности, после чего поступает на тиснящие валы. Отрегулируйте верхний и нижний тиснящие валы, прижмите их к фильтровальной бумаге и нанесите соответствующие отметки.
4.Пропустите фильтровальную бумагу с нанесенными отметками в гофрирующий механизм. Отрегулируйте расстояние между верхними и нижними шипами в соответствии с высотой гофр фильтра; при этом интервал между шипами должен быть строго центрирован над точкой контакта с гофрирующим валом. После формирования гофр фильтровальная бумага проходит через нагревательно-формообразующий механизм для окончательной фиксации формы.
1.Полностью автоматизированная роторная экологическая линия по производству гофрированной фильтровальной бумаги использует захват верхнего и нижнего валов для нанесения тиснения на фильтровальную бумагу. Расстояние между линиями тиснения равно высоте гофр фильтрующего элемента. Гофрирующий механизм формирует гофры в соответствии с интервалом между линиями тиснения на фильтровальной бумаге. Фильтрующий элемент с качественными гофрами проходит через нагревательный механизм и завершает процесс фиксации формы под действием высокой температуры нагревательно-формообразующего механизма.
2.Вставьте фильтровальную бумагу картриджного фильтра на подающий вал и закрепите ее верхним конусом. Поднимите подъемно-качательный рычаг подающего устройства и установите его на подающий стеллаж. Пропустите фильтровальную бумагу через тяговый натяжной вал; отрегулируйте упорное кольцо на натяжном валу в соответствии с шириной фильтровальной бумаги.
3.Отрегулируйте резательные ножи так, чтобы расстояние между ними соответствовало ширине фильтра. После регулировки пропустите фильтровальную бумагу через резательный механизм с помощью тягового устройства. Разрезанная фильтровальная бумага проходит через увлажняющий механизм для укрепления структуры и повышения прочности, после чего поступает на тиснящие валы. Отрегулируйте верхний и нижний тиснящие валы, прижмите их к фильтровальной бумаге и нанесите соответствующие отметки.
4.Пропустите фильтровальную бумагу с нанесенными отметками в гофрирующий механизм. Отрегулируйте расстояние между верхними и нижними шипами в соответствии с высотой гофр фильтра; при этом интервал между шипами должен быть строго центрирован над точкой контакта с гофрирующим валом. После формирования гофр фильтровальная бумага проходит через нагревательно-формообразующий механизм для окончательной фиксации формы.
Технические параметры
Температура эксплуатации — до 300 °CСкорость — 0–35 м/минПолная мощность линии — 12 кВтМинимальная ширина бумаги — 50 ммРабочее давление воздуха — 0,6 МПаПитание — 380 В/50 ГцМаксимальная ширина бумаги — 600 ммМинимальная высота гофры — 10 ммМасса машины — 1750 кгМаксимальная высота гофры — 70 мм
